製品ラインナップ

小型除湿素子

特長

親指大のわずかな隙間を利用して、DC3Vを供給するだけで除湿用、又は加湿用として使用することが出来ます。
ネジ込み方式とビス固定方式の2種類のタイプがあります。(監視カメラ等、小スペースに最適)


小型除湿素子(RD3)
小型除湿素子(RD3)
小型除湿素子(RS1)


ネジ込み方式(PD5・PD4/PD3・PD2)

外形寸法図

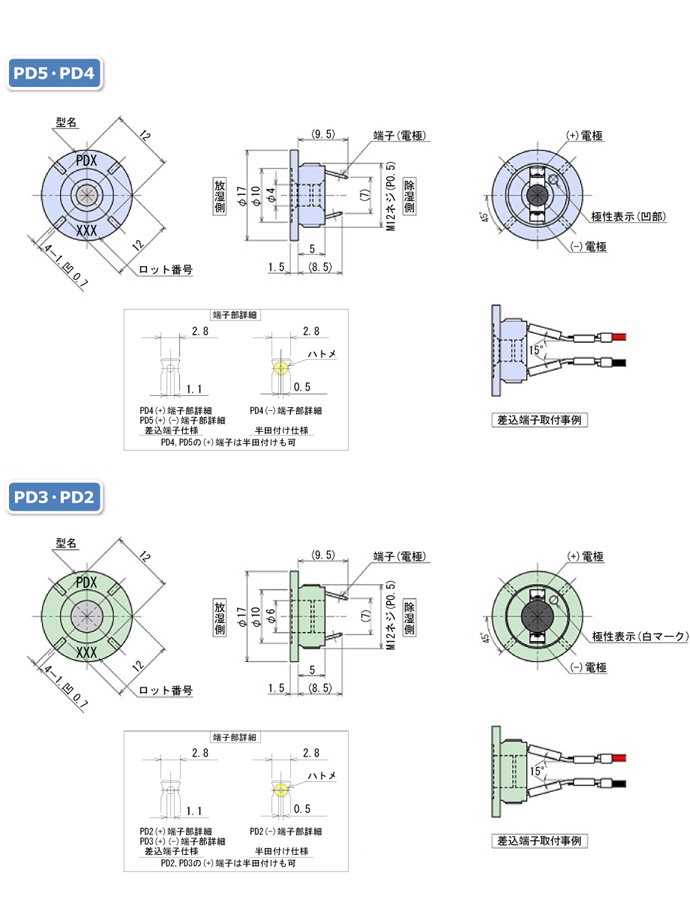

小型除湿素子 外形寸法図(PD5,PD4)


仕様一覧

型名 PD5 PD4 PD3 PD2
除湿能力(mg/日)*1 42 84
適用容積(cc)*2 〜 1000 〜 2000
素子端子電圧(V) DC 3V
消費電力(mW)*3 60 80
外形寸法(mm) Φ17×11
重量(g) 0.9
放湿口加工寸法(mm)*4 M12ネジ(P0.5)
使用温度(℃) −10 〜 50
素子接続端子仕様 *5 差込端子 半田付け 差込端子 半田付け
製品仕様書 製品仕様書についてはこちらをご覧ください

注釈

  • *130℃、60%環境での初期値です。(除湿能力はご使用と共に低下します。低下の程度は使用環境や使用条件によってかなり変化します
    ので、不都合の予兆が現れ始めてきましたら、早めの交換をお奨めします。)
  • *2適用容積は容器が透湿性のない密閉状態での値です。容器の材質や密閉状態及び要求湿度によって変わります。
  • *3日本の平均環境での年間の平均消費電力値です。
  • *4加工寸法のページに詳細を記載しています。
  • *5差込端子は、平型接続端子:STO−01T−110N(JST(株)製) or 同等品を使用してください。
    但し、小型のためそのままでは差込端子どうしが接触しますので、ご利用にあたっては差込端子取付事例を参考にしてください。


ビス固定方式(RD3/RD4)

外形寸法図

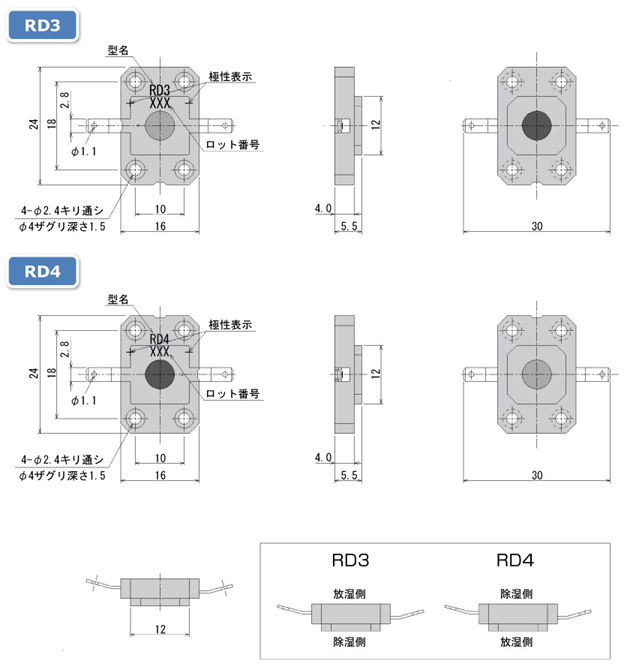

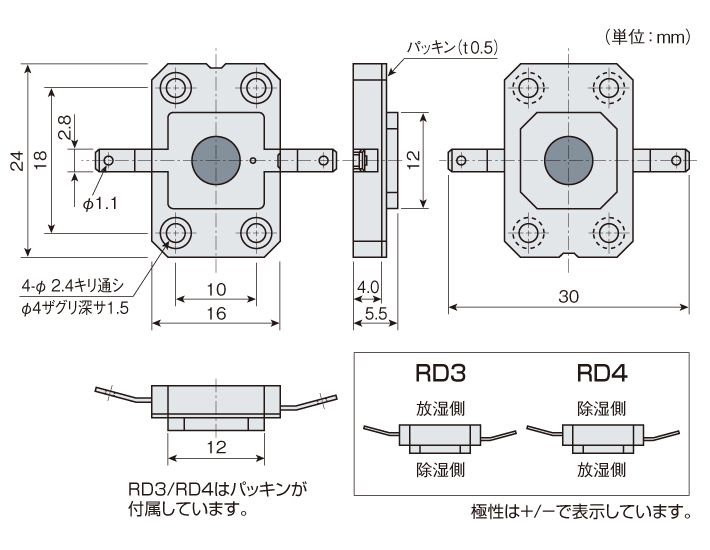

小型除湿素子 外形寸法図(RD3,RD4)

仕様一覧

型名 RD3
(外付けタイプ)
RD4
(内付けタイプ)
除湿能力(mg/日)*1 84
適用容積(cc)*2 〜 2000
素子端子電圧(V) DC 3V
消費電力(mW)*3 80
外形寸法(H×W×D)(mm) 24×30×5.5
重量(g) 1.9
放湿口加工寸法(mm)*4 12.5×12.5
使用温度(℃) −10 〜 50
素子接続端子仕様 *5 半田付け or 差込端子
製品仕様書 製品仕様書についてはこちらをご覧ください

注釈

  • *130℃、60%環境での初期値です。(除湿能力はご使用と共に低下します。低下の程度は使用環境や使用条件によってかなり変化します
    ので、不都合の予兆が現れ始めてきましたら、早めの交換をお奨めします。)
  • *2適用容積は容器が透湿性のない密閉状態での値です。容器の材質や密閉状態及び要求湿度によって変わります。
  • *3日本の平均環境での年間の平均消費電力値です。
  • *4加工寸法のページに詳細を記載しています。
  • *5差込端子は、平型接続端子:STO−01T−110N(JST(株)製) or 同等品を使用してください。

ビス固定方式(RS1/RS2)

外形寸法図

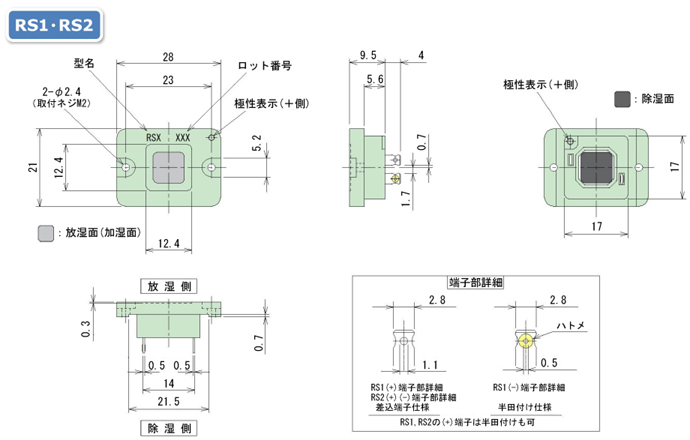

小型除湿素子 外形寸法図(RS1,RS2)

仕様一覧

型名 RS1 RS2
除湿能力(mg/日)*1 210
適用容積(cc)*2 〜 5000
素子端子電圧(V) DC 3V
消費電力(mW)*3 220
外形寸法(H×W×D)(mm) 21×28×13.5
重量(g) 3.4
放湿口加工寸法(mm)*4 17.5×17.5
使用温度(℃) −10 〜 50
素子接続端子仕様 *5 半田付け 差込端子
製品仕様書 製品仕様書についてはこちらをご覧ください

注釈

  • *130℃、60%環境での初期値です。(除湿能力はご使用と共に低下します。低下の程度は使用環境や使用条件によってかなり変化します
    ので、不都合の予兆が現れ始めてきましたら、早めの交換をお奨めします。)
  • *2適用容積は容器が透湿性のない密閉状態での値です。容器の材質や密閉状態及び要求湿度によって変わります。
  • *3日本の平均環境での年間の平均消費電力値です。
  • *4加工寸法のページに詳細を記載しています。
  • *5差込端子は、平型接続端子:STO−01T−110N(JST(株)製) or 同等品を使用してください。
