汎用除湿素子の取付方法について

取付方法

薄型除湿素子 取付

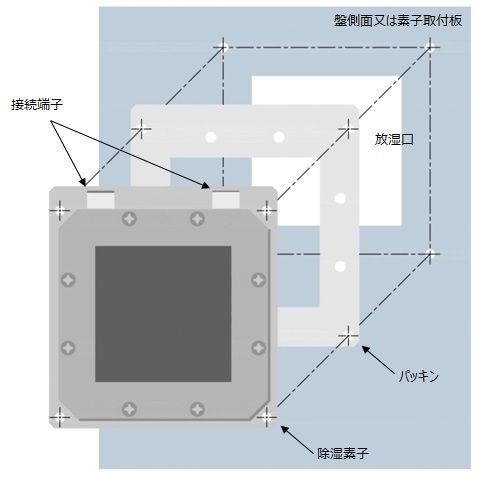

  • 容器に放湿口および取付穴を開け、付属のパッキンを挟み込み除湿素子を取付け、ネジで固定してください。

取付穴加工寸法

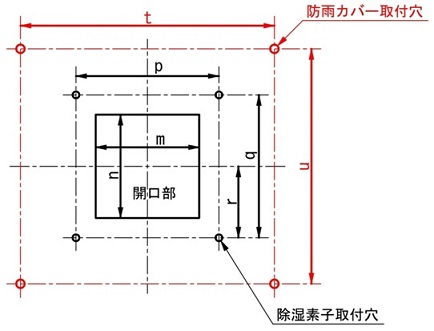

加工寸法図(M-1J1R/M-2J1R/M-3M1R/M-3J1R/M-5J1R/M-7J1R用)

薄型除湿素子 加工図3


黒:汎用除湿素子取付穴寸法

赤:防雨カバー取付穴寸法

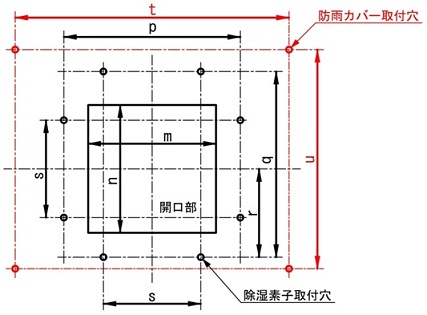

加工寸法図(M-10J1R用)

薄型除湿素子 加工図3


黒:汎用除湿素子取付穴寸法

赤:防雨カバー取付穴寸法


汎用除湿素子取付け関連寸法(推奨)

除湿素子取付穴寸法
(単位:mm)
型名 m n p q r s 取付ネジ
M−1J1R 25 20 42 37 18.5 4−M3ネジ
M−2J1R 25 35 42 52 26
M−3M1R 35 35 50 48 24
M−3J1R 30 55 50 65 32.5
M−5J1R 55 55 76 76 38
M−7J1R 75 75 95 108 50.5 4−M4ネジ
M−10J1R 105 105 145 152.5 72.5 80 8−M4ネジ
防雨カバー取付穴寸法
(単位:mm)
型名 t u 防雨カバー型名 取付ネジ
M−1J1R 85 115 RDH−3J1用 4−M4ネジ
M−2J1R
M−3M1R
M−3J1R
M−5J1R 135 125 RDH−5J1用
M−7J1R 175 150 RDH−7J1用
M−10J1R 225 180 RDH−10J1用
