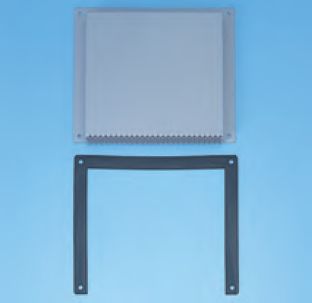

防雨カバー
製造元：三菱電機システムサービス株式会社
製品仕様書（PDF）
製品仕様書（PDF）
特長
除湿器を屋外盤に使用する場合、放湿口からの雨水及び虫等の浸入防止用部品。
対応機種
| 型名 | 対応機種 |
|---|---|
| RDH－3J1用 | RDH－3J1、RDH－3P1、M－1J1R、M－2J1R、M－3M1R、M－3J1R |
| RDH－5J1用 | RDH－5J1、RDHC－5J1、RDHB－5J1、MDL－3、MDL－5、M－5J1R |
| RDH－7J1用 | RDH－7J1、RDHC－7J1、RDHC－5P1、RDHC－7P1、RDHB－7J1、MDL－7、M－7J1R |
| RDH－10J1用 | RDH－10J1、RDHC－10J1、RDHB－10J1、M－10J1R |
| RDH－10J2用 | RDH－10J2、RDHC－10J2 |

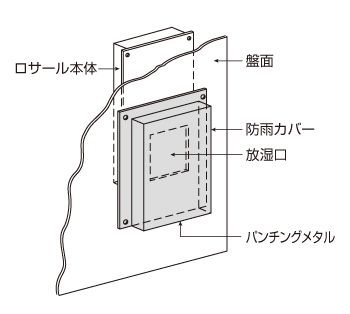

取付完成図

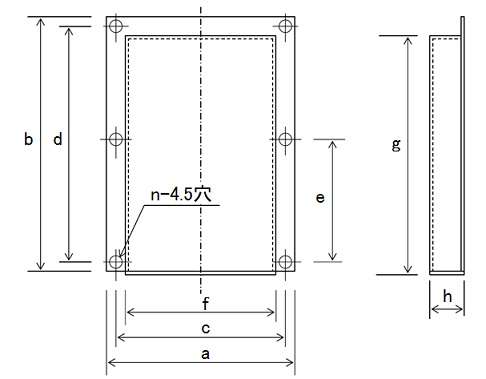

外形寸法図
外形寸法表
| 型名 | サイズ（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | g | h | n | |
| RDH-3J1用 | 100 | 130 | 85 | 115 | 0 | 70 | 116 | 20 | 4 |
| RDH-5J1用 | 150 | 140 | 135 | 125 | 0 | 120 | 126 | 25 | 4 |
| RDH-7J1用 | 190 | 165 | 175 | 150 | 0 | 160 | 151 | 25 | 4 |
| RDH-10J1用 | 240 | 195 | 225 | 180 | 0 | 210 | 181 | 25 | 4 |
| RDH-10J2用 | 240 | 320 | 225 | 305 | 152.5 | 210 | 306 | 25 | 6 |
