オプション部品

アダプターセット

製造元:三菱電機システムサービス株式会社
製品仕様書(PDF)

特長

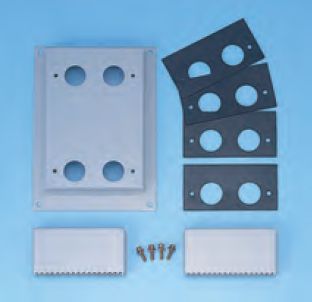

アダプターセット

除湿器を既設の屋外盤に使用する場合、放湿口の加工が丸穴で取付可能な、放湿口からの雨水及び虫等の浸入防止用部品。専用排気カバー付。

対応機種

型名 対応機種
RDH−5J1用 RDH−5J1、RDHC−5J1
RDH−7J1用 RDH−7J1、RDHC−7J1
RDH−10J1用 RDH−10J1、RDHC−10J1
RDH−10J2用 RDH−10J2、RDHC−10J2

取付完成図

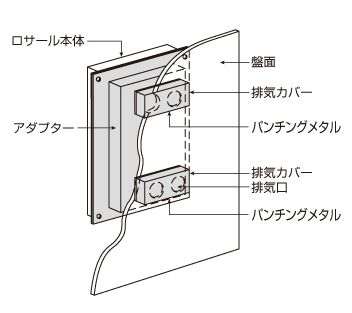

アダプターセット 取付完成図

アダプター(RDH−5J1用)

外形寸法図

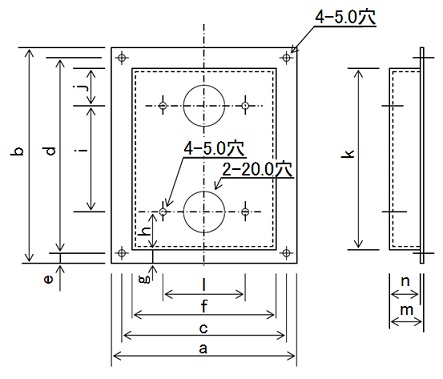

アダプター(RDH−5J1用) 外形寸法図

外形寸法表

型名 サイズ(mm)
a b c d e f g
h i j k l m n
RDH-5J1用 115 170 105 160 5 80 7
25 100 15 140 40 16.2 15

アダプター(RDH−7J1/10J1/10J2用)

外形寸法図

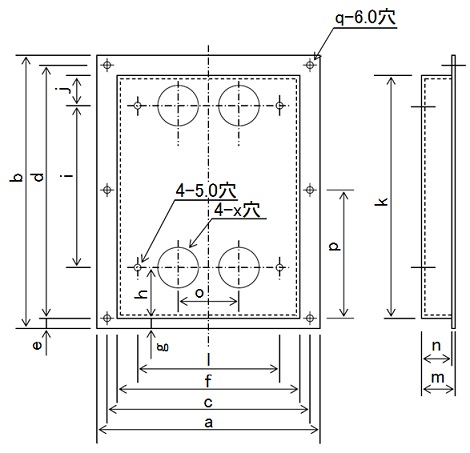

アダプター(RDH−7J1/10J1/10J2用) 外形寸法図

外形寸法表

型名 サイズ(mm)
a b c d e f g h i
j k l m n o p q x
RDH−7J1用 145 200 130 185 7.5 115 7 35 115
20 170 90 21.2 20 45 0 4 25
RDH−10J1用 175 245 160 225 10 130 7 35 150
20 205 90 26.2 25 45 0 4 25
RDH−10J2用 195 370 180 350 10 150 17 35 260
20 315 90 26.2 25 45 175 6 30

排気カバー(RDH−5J1用)

外形寸法図

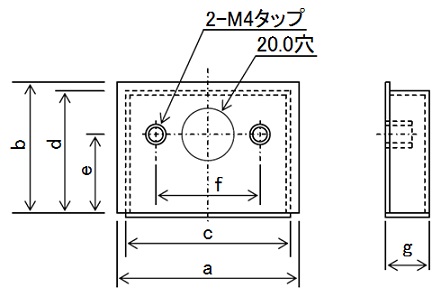

排気カバー(RDH−5J1用) 外形寸法図

外形寸法表

型名 サイズ(mm)
a b c d e f g
RDH-5J1用 60 40 56 38 25 40 12

排気カバー(RDH−7J1/10J1/10J2用)

外形寸法図

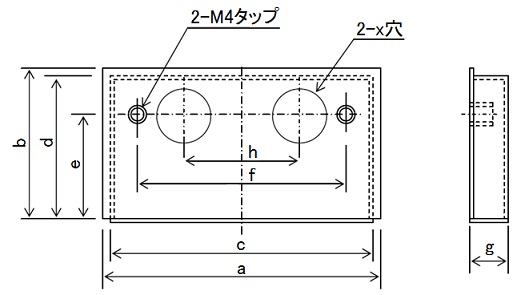

排気カバー(RDH−7J1/10J1/10J2用) 外形寸法図

外形寸法表

型名 サイズ(mm)
a b c d e f g h x
RDH−7J1/10J1用 110 55 106 53 35 90 17 45 25
RDH−10J2用 110 60 106 58 40 90 17 45 30
