小型除湿素子(PD2,PD3,PD4,PD5)の取付方法について

取付方法

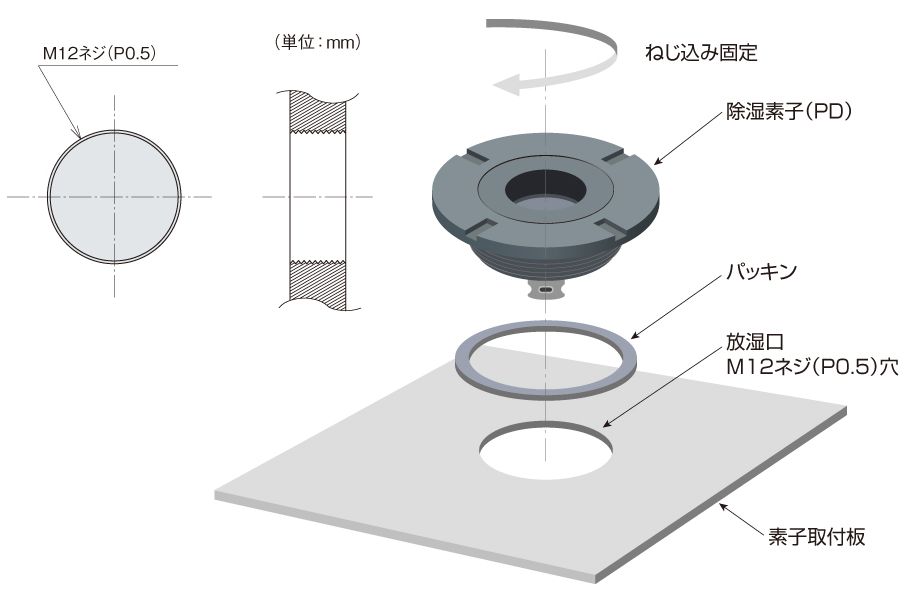

小型除湿素子(PD2,RD3) 取付
  • 除湿素子を取付ける容器にM12(P0.5)mmのネジ穴を開け、パッキンを間に挟みゆっくりネジ込んでください。
    (規程トルク:0.25〜0.39N・m)
  • パッキンは付属しておりませんのでご準備ください。

小型除湿素子(RD3,RD4)の取付方法について

取付方法

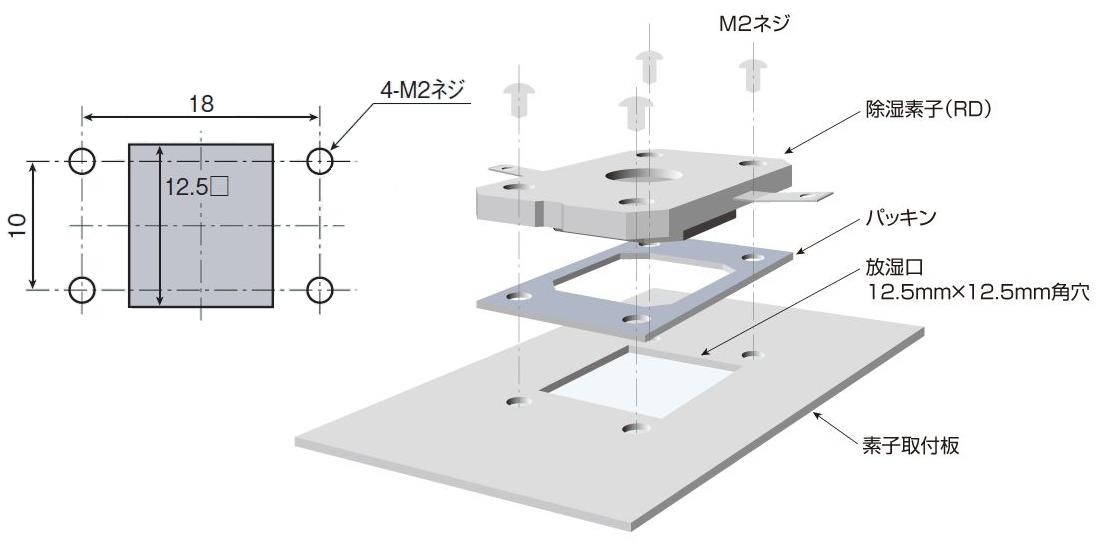

小型除湿素子(RD3,RD4) 取付
  • 容器に12.5o×12.5oの角穴を開け、付属のパッキンを挟み込み除湿素子を取付け、 M2ネジ(4本)で固定してください。(規程トルク:最大0.18N・m)

小型除湿素子(RS1,RS2)の取付方法について

取付方法

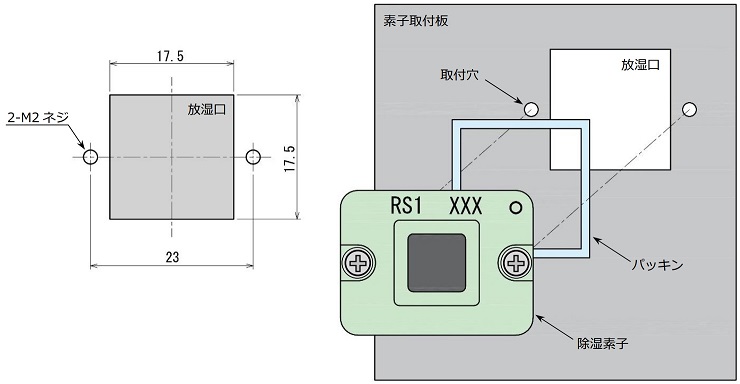

小型除湿素子(RD3,RD4) 取付
  • 容器に取付穴および放湿口を開け、パッキンを間に挟み、M2ネジとワッシャー(外径φ5)で固定してください。 (最大トルク:0.088N・m)
  • パッキンは付属しておりませんのでご注意ください。
